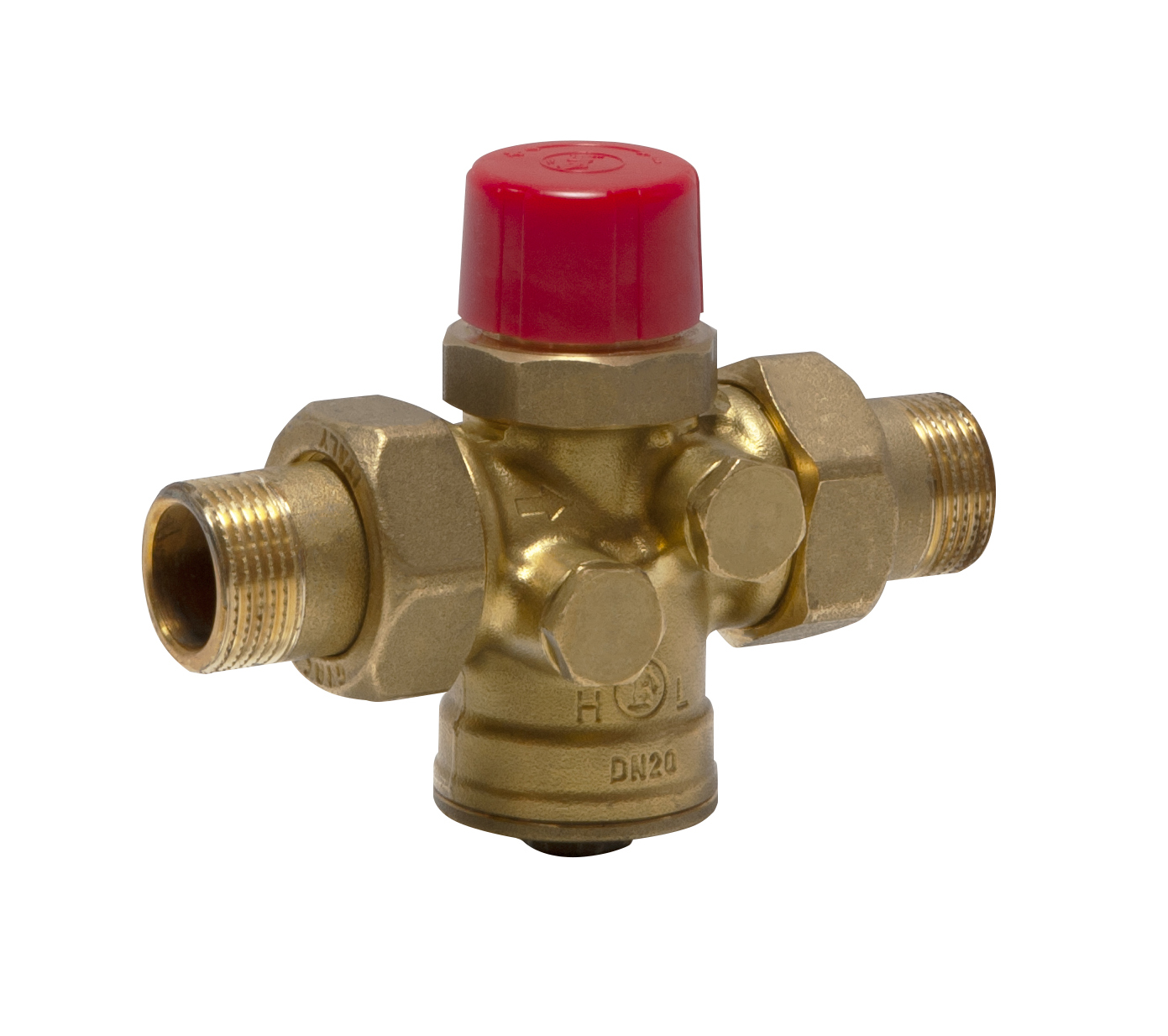

R206A Vanne de régulation indépendante de la pression (PICV)

Vanne de régulation indépendante de la pression (PICV).
Combine un contrôle automatique du débit avec un contrôle optionnel de la vanne par un actionneur.
La vanne est capable de réguler le débit et de le maintenir constant lorsque les conditions de pression différentielle varient dans le circuit hydraulique dans lequel elle est installée.
La vanne peut être utilisée avec deux modes de fonctionnement :
– contrôle indépendant de la pression (avec actionneur K281 installé) en fonction des exigences de charge thermique de la section de circuit à contrôler ;
– limitation du débit et/ou obturation du fluide (sans actionneur ou avec actionneur thermoélectrique R473 installé).

Le réglage du débit est garanti dans la plage de pression différentielle déclarée, avec une erreur maintenue de ± 10 % sur la valeur du débit régulé.

La vanne est équipée de sorties de pression pour mesurer la pression différentielle en combinaison avec un manomètre différentiel et ses propres sondes.

Clé de réglage R73PY010 pour le préréglage du débit incluse.

Plage de température : 5÷120 °C
Max. de travail : 25 bar (2,5 MPa)
Plage de pression différentielle de travail :
25÷400 kPa (max. 4 bar) avec servomoteur thermoélectrique R473
25÷800 kPa (max. 8 bar) avec servomoteur K281 ou sans servomoteur

Débit de travail plage de débit :
R206AY113 : 32÷520 l/h (échelle de régulation unique)
R206AY103 : 150÷380 l/h (LF); 180÷630 l/h (HF)
R206AY104 : 320÷910 l/h (LF) ; 700÷1175 l/h (HF)
R206AY105 : 290÷1000 l/h (LF ; 860÷1500 l/h (HF)
R206AY125 : 600÷3500 l/h (échelle de réglage simple)
R206AY106 : 800÷4700 l/h (barème de régulation unique)

Info
Accessoires
– K281X062 : servomoteur 24 V pour régulation linéaire proportionnelle du débit (0-10 V)
– R473X221 : servomoteur thermoélectrique 230 V, normalement fermé, type ON/OFF
– R473X222 : servomoteur thermoélectrique 24 V, normalement fermé, ON /Type OFF
– R453FY002 : bague adaptatrice M30 x 1,5 mm pour actionneur thermoélectrique R473
– P206Y001 : porte-sondes pour prises de pression.
– P206Y011 : porte-sondes avec raccord réglable pour prises de pression.
– R225EY001 : manomètre numérique pour lire la pression différentielle.

Pièces détachées
– R73PY010 : clé de régulation pour le préréglage du débit
