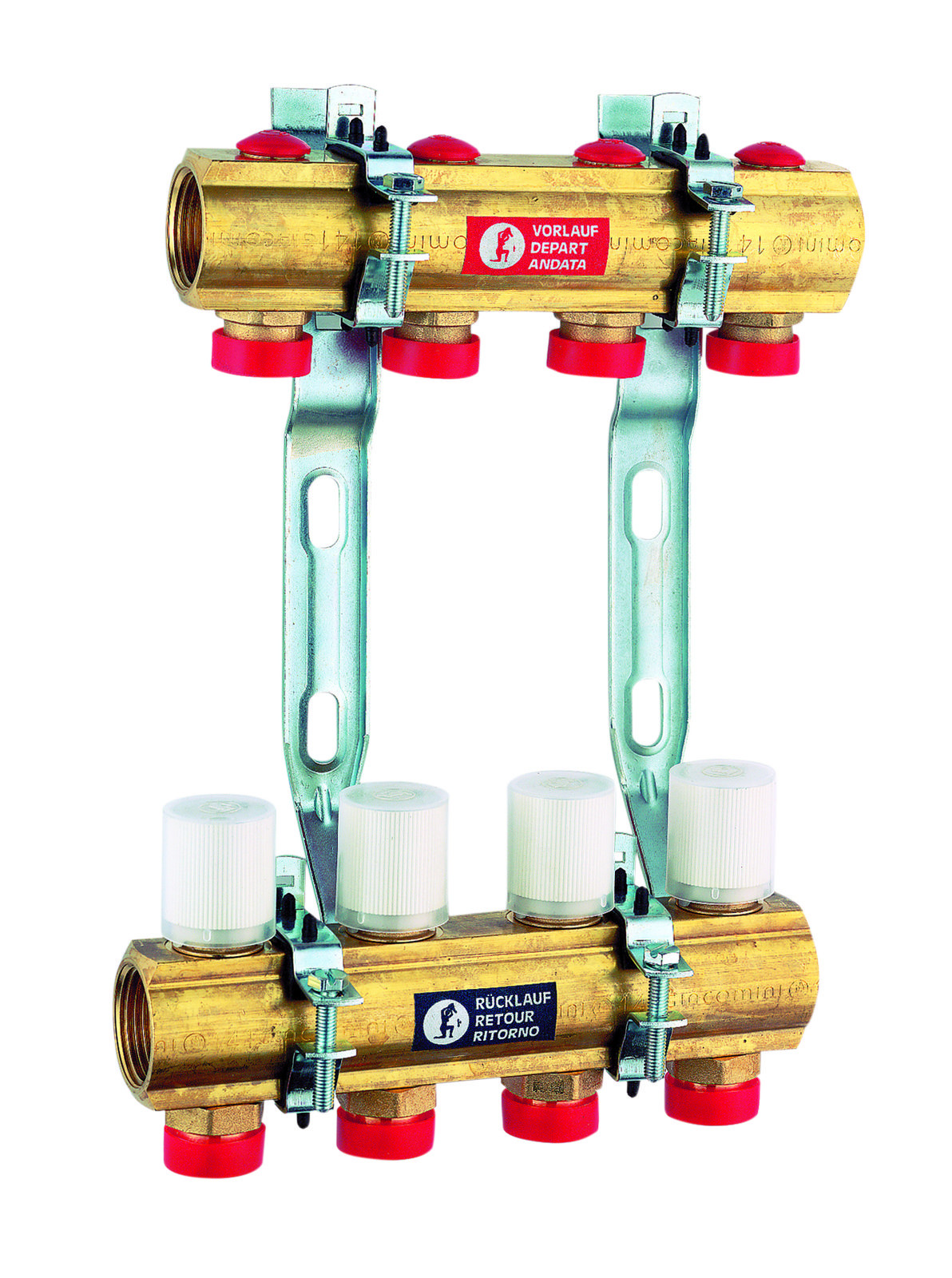

R553FDB Collecteur en laiton avec équilibrage dynamique du débit

Collecteur en laiton pour systèmes HVAC avec équilibrage dynamique du débit et réglage indépendant pour chaque circuit individuel.
Connexions de sorties pour adaptateurs de tuyaux en cuivre, en plastique ou multicouches.
Entraxe entre les sorties 50 mm.
Plage de température 5÷95 °C.
Max. pression de service 10 bars.
Disponible en version Low Flow (LF).
Plage de réglage du débit pour chaque circuit individuel : 20÷160 l/h (LF).
Plage de pression différentielle de travail : 20÷60 kPa (LF).
Débitmètres : échelle 0,4÷2,6 l/min (LF).

Le kit comprend :
– Collecteur de refoulement R553F avec débitmètres et tétons pour la fonction d’arrêt du fluide ;
– Collecteur de retour R553F avec vannes d’équilibrage dynamique du débit et volant manuel, prédisposé pour la commande thermoélectrique via des actionneurs R473/R473M ;
– Supports métalliques R588Z ;
– Clé R558Y001 pour l’arrêt des tétons de réglage ;
– Clé R73PY010 pour le préréglage.

Info
En option
– R500-2 : armoire métallique à encastrer, à profondeur réglable.
– R473, R473M : actionneurs thermoélectriques normalement fermés équipés de bague plastique R453Y002.
– R178E, R179E : adaptateurs 3/4″E.

Pièces de rechange
– P12ADBX001 : chapeau Low Flow avec équilibrage dynamique (membrane interne rouge).
– P78MY002 : débitmètre avec échelle 0,4÷2,6 l/min.
– R453Y002 : bague en plastique pour l’installation d’actionneurs thermoélectriques.
– R588ZY001 : étrier métallique avec supports.
– R73PY010 : clé de réglage pour le préréglage.

Les collecteurs avec équilibrage dynamique du débit sont équipés d’une étiquette de données avec l’identification “série DB”, le débit et Δp caractéristiques.
